Deux usines, trois cent trente employés, une équipe formée en Allemagne
NDL Tek New Energy est basée à Qingdao et à Dezhou, avec deux sites de production de 50 000 m² et de 36 000 m². Plus de dix ans d'expérience en fabrication d'équipements intelligents et en service à la clientèle, avec l'intégration de technologies avancées de sources nationales et internationales.
Notre approche est centrée sur le client : solutions personnalisées et services de conception sur mesure pour les lignes de production. Structure rationnelle, excellent rapport coût-efficacité, performances supérieures et durabilité prolongée.
Nous fournissons des équipements et des services complets, soit la conception d'usine, la fabrication, l'installation, la mise en service, le service après-vente, la formation et l'optimisation énergétique, pour des groupes comme Tsingtao, AB InBev, Yanjing et Carlsberg, ainsi que pour l'industrie chimique avec Mesnac et Shida Shinghwa.
Nouvelles énergies et brassage
La même soudure sanitaire, le même contrôle en atelier, les mêmes ingénieurs, pour huit industries. Que ce soit un réservoir d'électrolyte pour une usine de batteries, une cuve à vin ou une salle de brassage complète, c'est la même chaîne de production.
Le même atelier sert sept autres industries
Nos cuves et notre tuyauterie sortent avec la même finition sanitaire, quel que soit le liquide. Une cuve inox alimentaire pour une fromagerie et un réservoir de procédé pour la chimie passent par les mêmes soudeurs et le même contrôle.

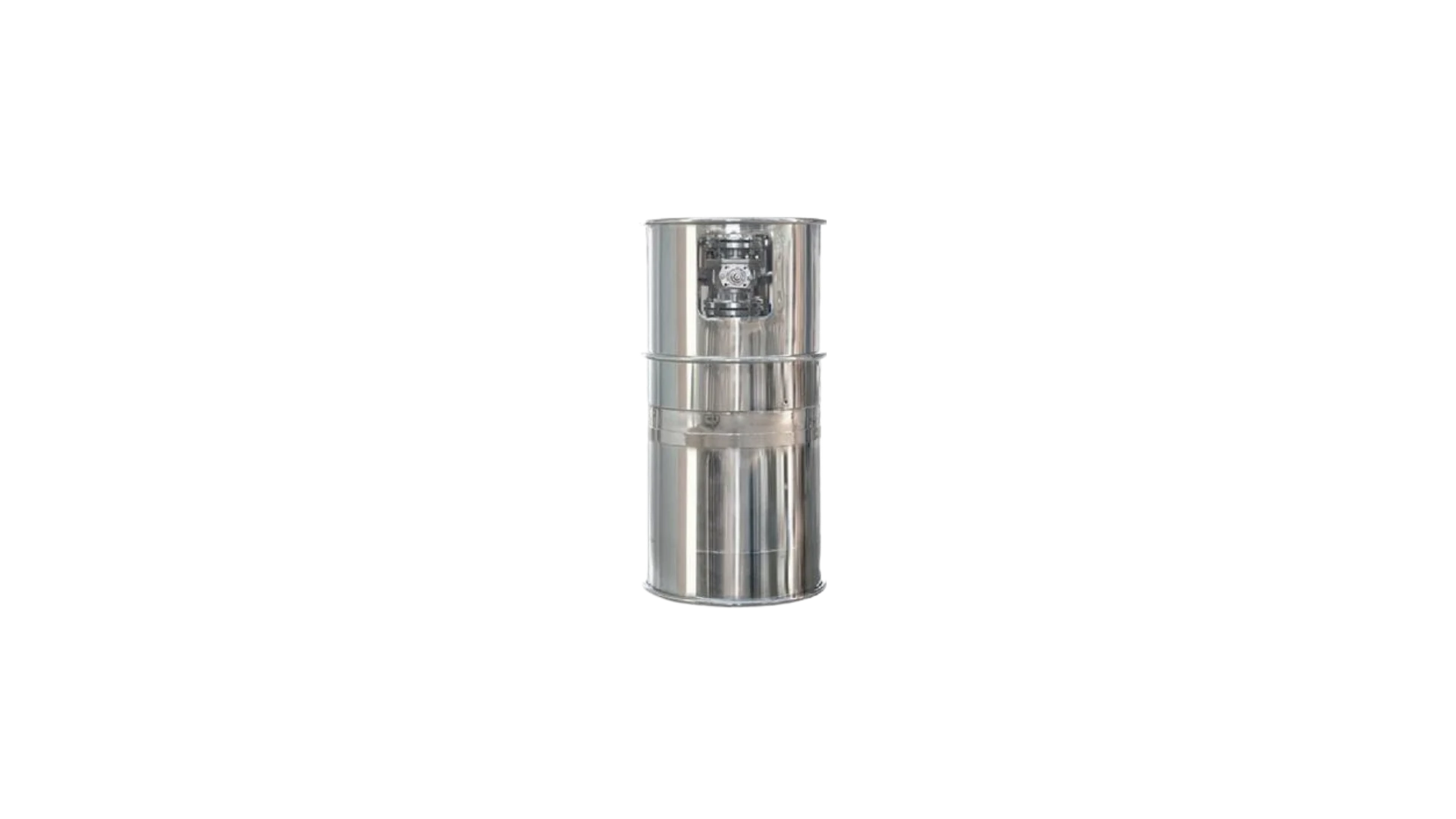

Réservoirs de haute pureté pour l'industrie des batteries
Stockage d'électrolytes et de sels de lithium pour la production de batteries lithium-ion. Finition électropolie, soudures automatisées, tenue à 0,6 MPa.
Brochure technique NDL Tek
Toutes les gammes, les dimensions et les procédés, en un seul document.
Une cuve inox sur mesure, sans la salle de brassage
Les cuves ne sont pas seulement des composantes d'une salle de brassage. L'atelier les fabrique et les vend à l'unité : cuve de fermentation inox, cuve à vin, cuve Charmat haute pression, réservoir de procédé pour la chimie. Même acier, mêmes soudeurs, même contrôle.
Faites glisser le tableau vers la droite pour voir toutes les colonnes.
| Famille | Gamme | Détails |
|---|---|---|
| Cuves de fermentation et bright tanks | 50 L à 1000 HL | Plus grand sur demande. Jaquette de refroidissement à alvéoles pour un contrôle précis de la température. |

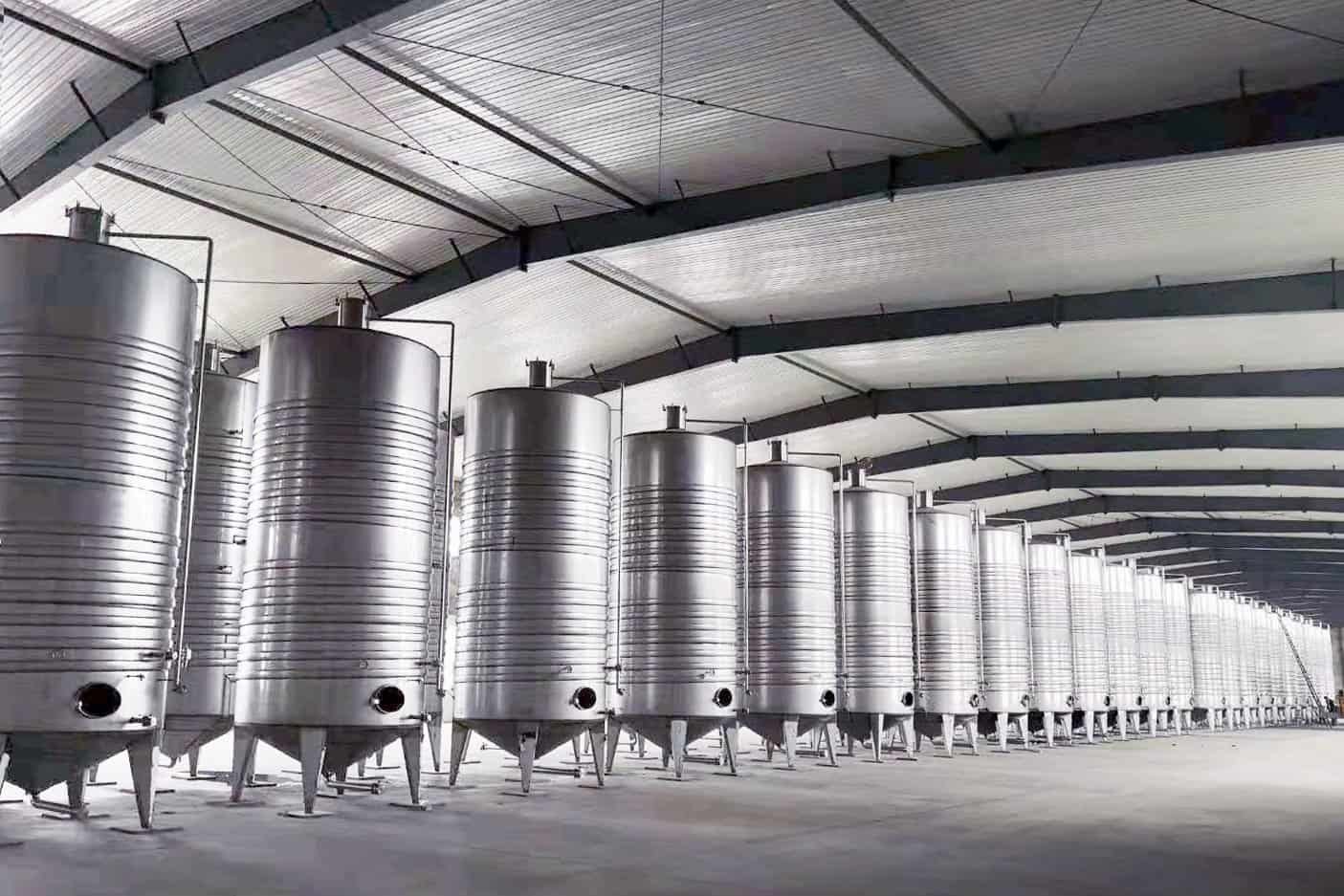

| Cuves à vin | 10 HL à 2000 HL | Gamme complète, de la cuverie de garage au chai industriel. |

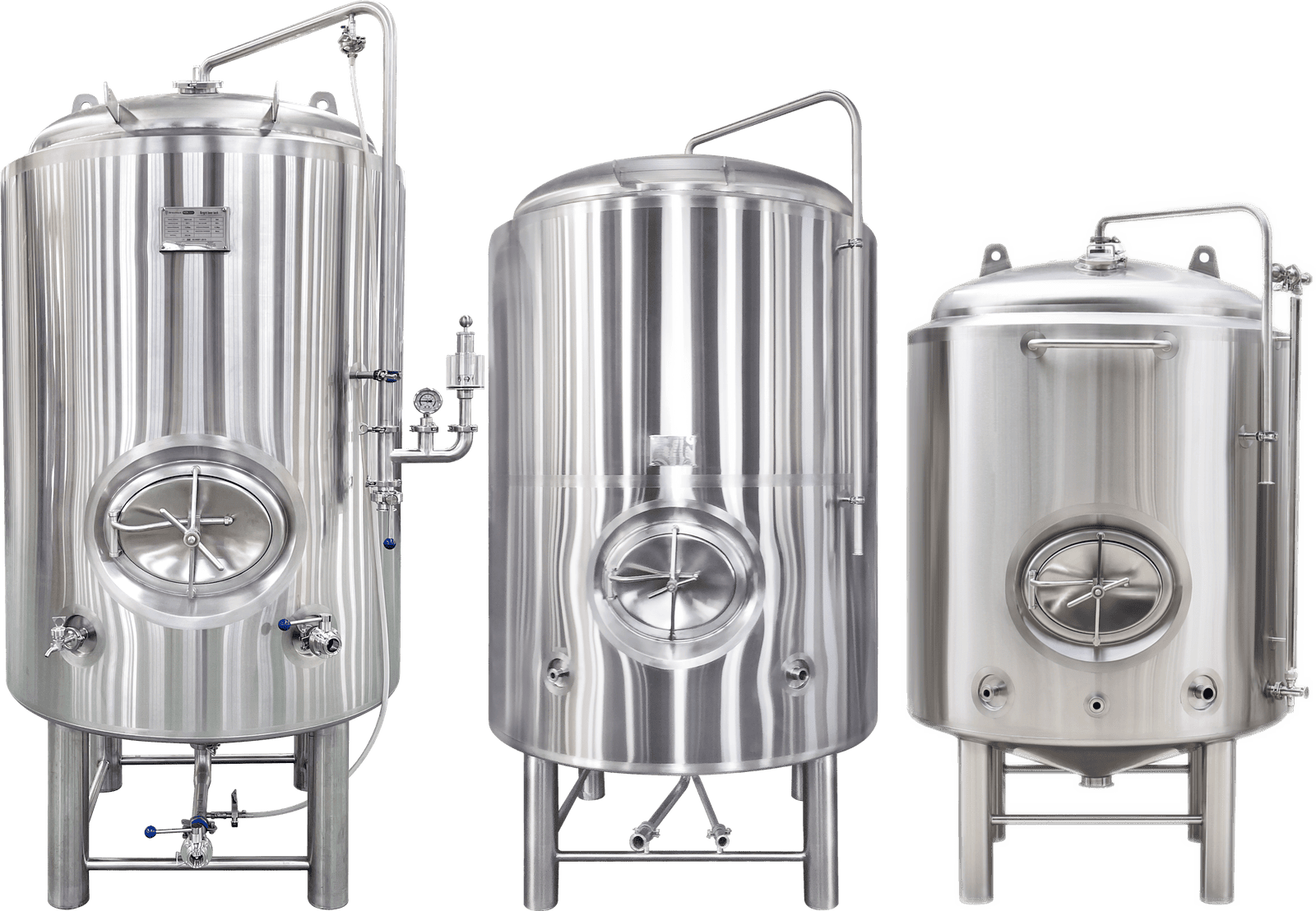

| Cuves Charmat | Haute pression 6 bar | Simple ou double paroi, isolation polyuréthane épaisse, conformes PED. |

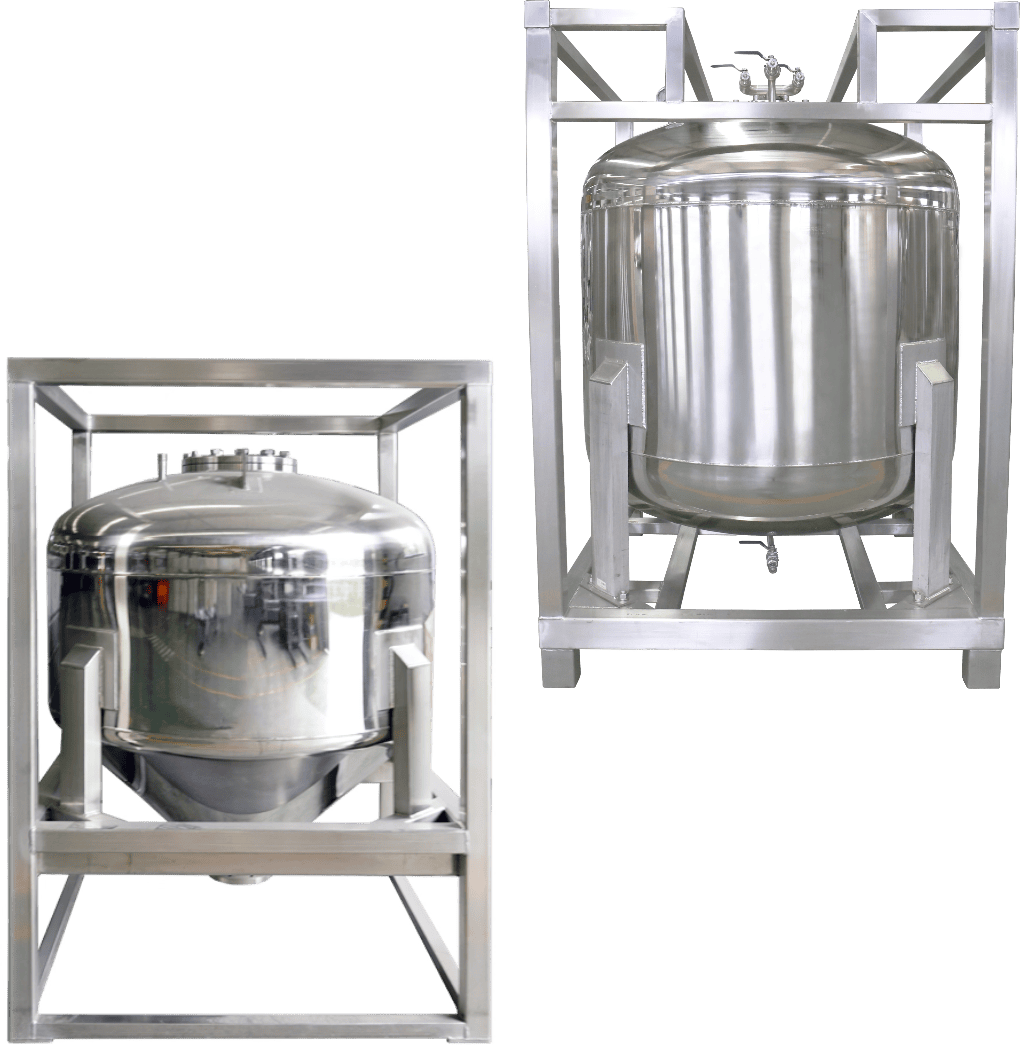

| Cuves chimiques | Sur mesure | Stockage et procédé, qualité industrielle. |
Toutes en acier inoxydable 304 ou 316, soudure TIG et polissage sanitaire. Les dimensions, les piquages, l'instrumentation et la finition se définissent au dessin.
De l'analyse de votre local à la première cuvée
NDL conçoit des brasseries entièrement personnalisées, adaptées à votre espace, à vos besoins et à vos ambitions. Nouvelle microbrasserie ou expansion : un service clé en main partout au Canada, de la planification à l'installation.
Analyse de votre espace
Évaluation détaillée de votre local pour une implantation optimale.
Sélection des équipements
Choix personnalisé selon vos besoins et vos objectifs de production.
Automatisation et implantation
Installation complète avec systèmes de contrôle avancés.
Formation et soutien technique
Formation approfondie et support continu pour votre équipe.
Trois gammes, de 50 litres à 100 000 litres
Ce qui compose une installation
Dix-huit familles d'équipements, fournies séparément ou intégrées à une salle de brassage complète.
Cuves conçues pour assurer un environnement contrôlé et stérile pour la fermentation. Disponibles en plusieurs tailles.
Nettoyage en place automatisé pour améliorer l'hygiène sans démontage manuel. Efficacité maximale.
Contrôle numérique complet des paramètres de brassage, pour des processus hautement optimisés.
Systèmes de chauffage polyvalents adaptés à votre source d'énergie préférée.
Transfert rapide et efficace de la chaleur pour économiser de l'énergie et optimiser la fermentation.
Sécurité renforcée autour des équipements avec surfaces antidérapantes.
Pompes avec réglage de débit pour mieux contrôler le transfert des liquides.
Capteurs de température haute précision pour des processus de brassage stables.
Conformes aux normes d'hygiène alimentaire avec nettoyage facile.
Réutilisez l'énergie thermique pour réduire vos coûts d'opération.
Systèmes conçus pour la collecte et l'évacuation des résidus de brassage.
Permet d'ajuster le niveau de CO₂ avec une grande exactitude.
Remplissage précis et rapide de vos contenants, de la bouteille au fût.
Filtration et ajustement des minéraux pour un brassage de haute qualité.
Systèmes de régulation précis pour maintenir une pression optimale pendant tout le processus de brassage.
Outils et équipements spécialisés pour l'entretien et la maintenance préventive.
Interfaces de contrôle intuitives pour une gestion simplifiée des opérations.
Cuves de stockage et systèmes de gestion des produits finis.
Ce qui est mesuré avant qu'une cuve quitte l'usine
La question que tout le monde pose sur l'inox importé, c'est comment savoir ce qu'on achète. La réponse tient en trois instruments et une chaîne de traçabilité. Voici ce qui est vérifié, avec quoi, et ce que vous pouvez demander à voir.
Trois mesures, trois instruments
Composition de l’alliage
Chaque lot de tôle est passé au spectromètre. La lecture confirme la nuance réelle du métal, pas celle annoncée sur le certificat du fournisseur.
Fini de surface
La rugosité Ra est mesurée sur les surfaces en contact avec le produit. Un fini trop rugueux retient les résidus et fait échouer un nettoyage en place.
Épaisseur de tôle
L'épaisseur est relevée sur la virole et sur les fonds. C'est la mesure qui distingue une cuve conforme au dessin d'une cuve allégée en cours de route.
La spécification, en chiffres
- Nuance
- SUS304 ou 316 sur demande
- Chrome
- 18 % minimum
- Nickel
- 8 % minimum
- Carbone
- 0,08 % maximum
Fabrication et traçabilité
- Soudure TIG sur toutes les soudures en contact avec le produit.
- Polissage sanitaire, sans creux ni recoin où un résidu peut se loger.
- Traçabilité complète, du numéro de coulée de la tôle à la cuve livrée.
- Rapports de contrôle matière (MTR) fournis sur demande, pour chaque lot d'acier.
- Inspections multi-étapes, de la réception de la matière première à l'essai final sous pression.
Ce que vous pouvez demander à voir
Inspection par un tiers
Vous mandatez SGS, BV ou un inspecteur de votre choix. Accès à l’atelier accordé.
Visite d'usine
Les visites sont autorisées et organisées. Qingdao, sur rendez-vous.
Suivi de production à distance
Webcam en direct sur votre commande, par lien WiFi 5G, sans vous déplacer.
La référence derrière votre projet canadien
Plus de 1 300 installations livrées dans le monde. Voici douze réalisations récentes qui montrent l'échelle de production disponible pour vos projets d'ici.
Système de brassage 10 HL
Salle de brassage et fermenteurs.
Système de brassage 3,5 tonnes
Salle de brassage et fermenteurs.
Système de brassage 2 tonnes
Salle de brassage et fermenteurs.
Brasserie SHITSE
Salle de brassage, fermenteurs et équipement de conditionnement.
Zone culturelle de Mingfu City, 20 T
Manutention des matières, salle de brassage, fermenteurs et tanks de garde, traitement de la bière et conditionnement.
Brasserie Tsingtao numéro 2
Salle de brassage, fermenteurs et système de nettoyage en place.

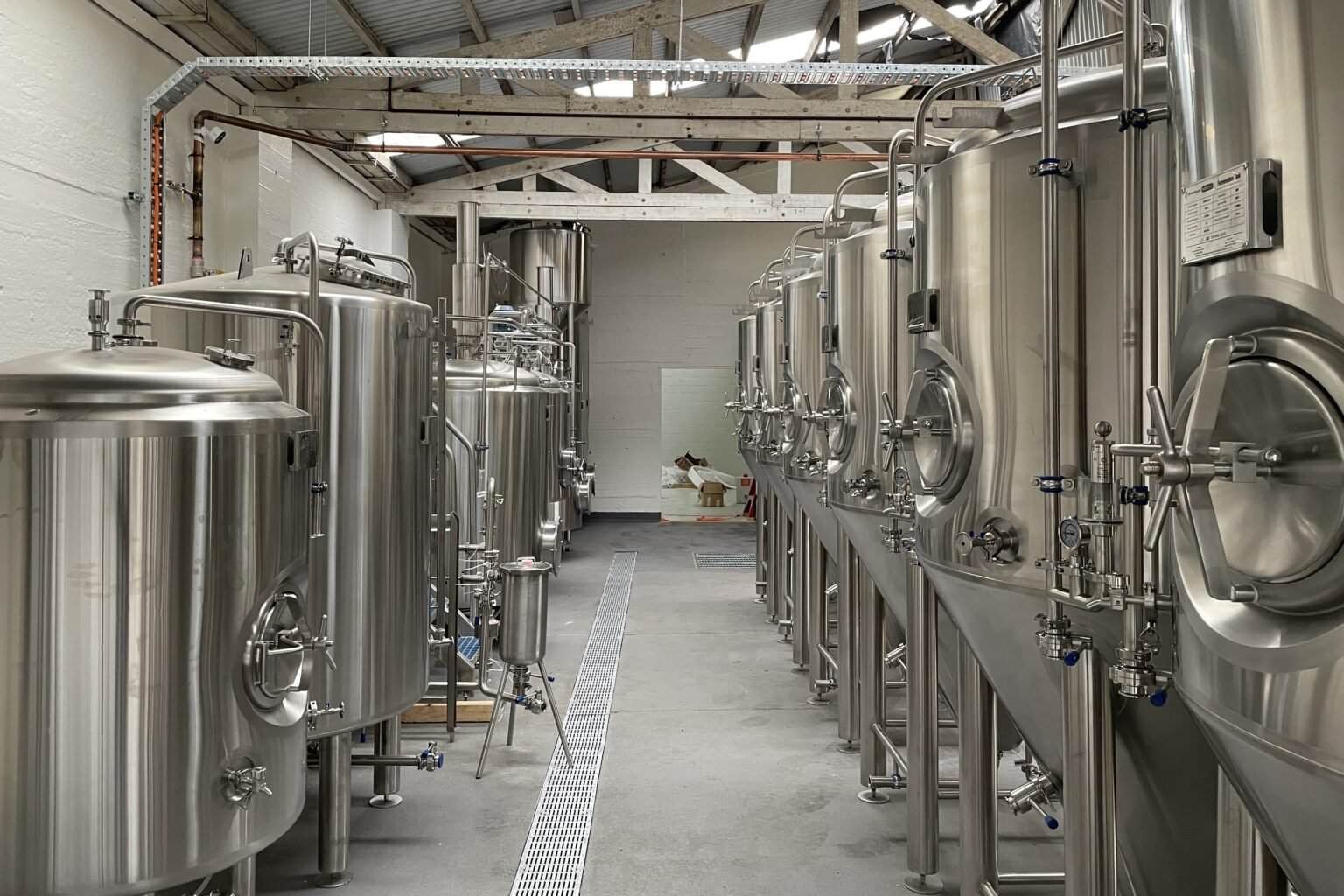

Système de brassage 5 HL
Salle de brassage et fermenteurs.
Système de brassage 3 500 L
Salle de brassage et fermenteurs.

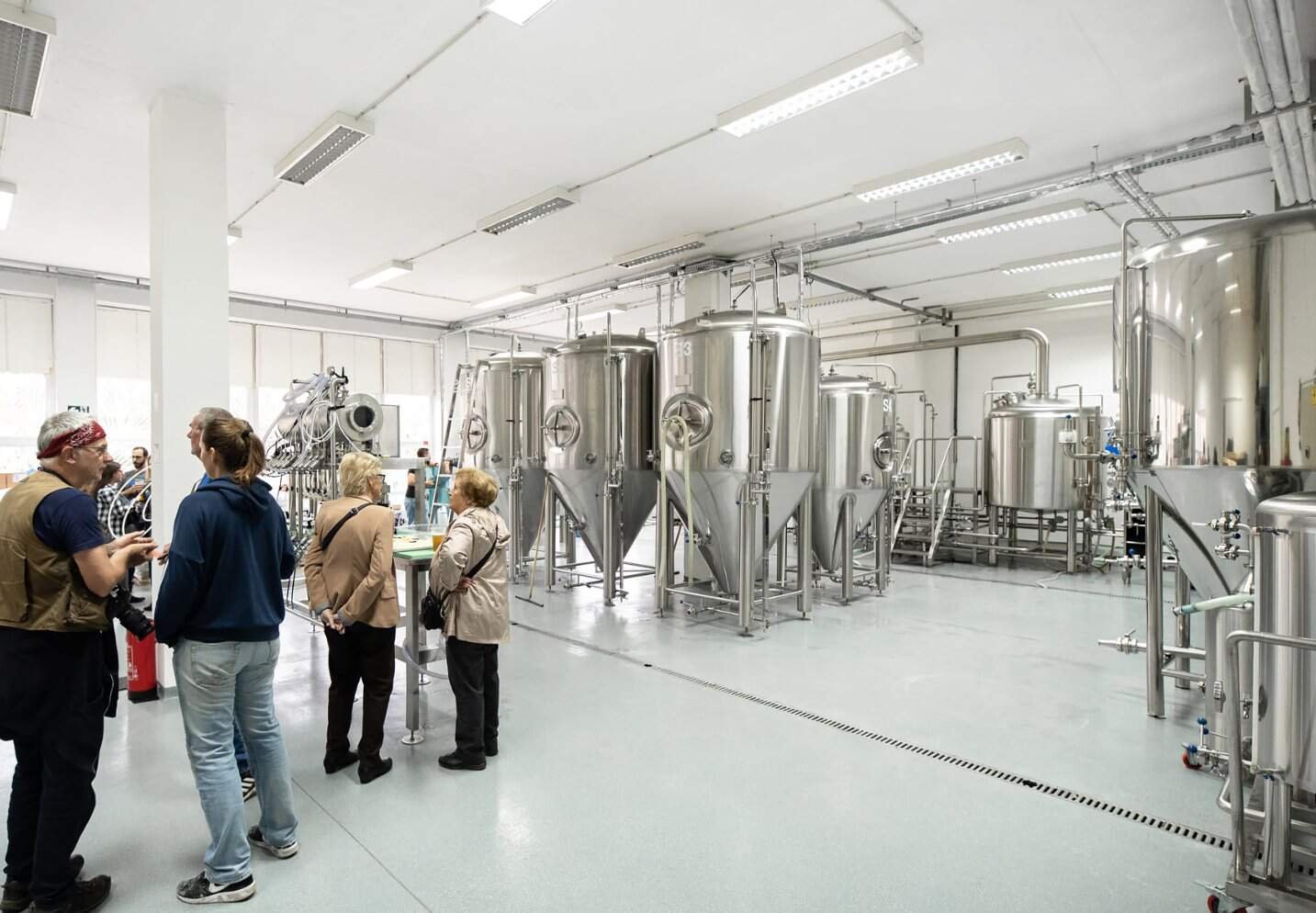

Système de brassage 1 000 L
Salle de brassage et fermenteurs.
Système de brassage 10 HL, trois cuves
Salle de brassage à trois cuves et fermenteurs.
Système de brassage 10 HL
Salle de brassage et fermenteurs.
Osaka Sanitary Co., Ltd, 2 000 L
Salle de brassage et fermenteurs.
Cinq brasseries d'ici
Les projets internationaux montrent la capacité de production. Ceux-ci montrent ce que ça donne chez un client canadien.
Huit certifications, auditées et maintenues
Grade II M&E
ISO 45001
PED · SGS
Brevets d'invention et modèles d'utilité
Certifications maintenues et auditées annuellement.
Quelle norme couvre quel produit
Un sceau ne veut rien dire s'il ne se rattache pas à un équipement. Voici ce que chaque norme couvre concrètement dans nos livraisons.
Faites glisser le tableau vers la droite pour voir toutes les colonnes.
| PED | Cuves Charmat et équipements sous pression | Tenue en pression jusqu'à 6 bar sur les cuves Charmat, conformes à la directive européenne sur les équipements sous pression. |
|---|---|---|
| ASME-U / NB | Réservoirs de procédé et appareils à pression | Construction selon le code ASME section VIII, avec enregistrement National Board. C'est la référence que votre inspecteur en chaudières va demander. |
| ISO 9001 / 14001 / 45001 | L'atelier au complet | Qualité, environnement et santé et sécurité. Audités annuellement, pas une déclaration. |
Ce qui est inclus, et qui vous répond après la livraison
Une salle de brassage n'est pas un article de catalogue. Voici les configurations que l'atelier construit, ce que comprend un forfait clé en main, et où sont les ingénieurs qui vous répondent.
Six configurations de salle de brassage
Deux cuves
VARIANTE AEmpâtage et filtration combinés, ébullition et whirlpool combinés.
Deux cuves
VARIANTE BEmpâtage et ébullition combinés, filtration et whirlpool combinés.
Trois cuves
VARIANTE AEmpâtage et filtration, ébullition, whirlpool séparé.
Trois cuves
VARIANTE BEmpâtage, filtration, ébullition et whirlpool combinés.
Quatre cuves
COMPLÈTEEmpâtage, filtration, ébullition et whirlpool, chacun sa cuve.
Sur mesure
AU DESSINNombre de cuves, volumes et implantation définis avec vos brasseurs.
Inclusions d'un forfait clé en main
- Échangeur de chaleur
- Filtre à houblon
- Dispositif d'oxygénation
- Boule CIP à couverture 360 degrés
- Plateforme de travail antidérapante
- Chauffage vapeur, électrique ou gaz
- Pompes, vannes et tuyauterie
- Panneau de contrôle
Ingénierie et installation
Des départements d'ingénierie aux États-Unis, au Royaume-Uni et au Canada, avec assistance à l'installation sur site. Votre interlocuteur pour un projet canadien est ici, pas à Qingdao.
Voir qui vous répondVotre interlocuteur est ici, au Canada
Une équipe canadienne pour l'étude, la soumission, la coordination du projet et le service après-vente, dans votre langue et votre fuseau horaire.
support@groupndl.caOù que soit fabriqué votre équipement, votre interlocuteur reste ici.
Décrivez votre procédé, nous chiffrons l'équipement.
Volumes, pressions, nuances d'inox, échéance de mise en service. Nous revenons avec une proposition technique.
Caractéristiques
- • Construction en acier inoxydable 304 ou 316 de haute qualité
- • Soudage à l'arc d'argon entièrement automatisé, soudure simple face et double formation
- • Résiste à une pression de 0,6 MPa
- • Structure intérieure sans angles morts, sans blocages résiduels
- • Joint en PTFE
- • Ports de phase liquide, phase gazeuse et nettoyage avec vannes à bille et raccords rapides
- • Intérieur poli électrolytiquement, extérieur poli mécaniquement
Caractéristiques
- • Adapté aux conteneurs d'emballage d'hexafluorophosphate de lithium
- • Acier inoxydable SUS316L ou SUS304 résistant à la corrosion et aux acides
- • Soudures lisses, sans projections, scories ni pores
- • Surface intérieure polie électrolytiquement, finition miroir
Brasseries conçues pour durer
- • Commandes manuelles ou semi-automatisées
- • Cuves soudées au laser par machine automatique
- • Chauffage à vapeur, électrique ou au gaz
- • Agitateur et râteau intégrés
- • Buses de lavage CIP à 360° avec fonction de rétro-lavage
- • Buses de filtration à vitesse variable (VFD)
- • Plateforme de travail antidérapante
- • Système d'oxygénation, échangeur thermique et filtre à houblon
- • Panneaux de contrôle certifiables CE, UL ou CSA selon le marché
Brasseries sur mesure pour production à grande capacité
- • Automatisation complète configurable selon vos besoins
- • Cuves à sommet conique avec soudures laser automatiques
- • Recirculation contrôlée par débitmètre (IFM), capteurs de niveau et VFD
- • Trois débitmètres intégrés : eau de brassage, recirculation et transfert
- • Auto-remplissage des cuves HLT/CLT avec arrêt automatique
- • Capteur de température post-échangeur thermique pour contrôle de transfert
Solutions industrielles à grande échelle
- • Systèmes complets : traitement de l'eau, chauffage, refroidissement, fermentation, CIP
- • Brasseries disponibles en 4 à 6 cuves dédiées
- • Design à faible sucre résiduel et faible pression d'ébullition
- • Systèmes de récupération de chaleur et d'oxygénation automatique
- • Système de commande centralisée avec interface intuitive
- • Construction modulaire, montée sur site selon vos délais et votre budget
- • Conformité aux normes industrielles internationales
